Здравейте!
От скоро имам Тойота и останах учуден че борд компютъра е вграден в заводското радио. И естествено след като пренесох мп3 плейъра от предишната ми кола и го монтирах в тази, останах без данни в реално време за разхода. За щастие се оказа доста лесно да се "изреже" борда от радиото и да се върне обратно в колата .
Инструменти, които са нужни:
- отверка звезда.
- тресчотка с камък 10мм.
- поялник
- изолирбанд
- мултицет

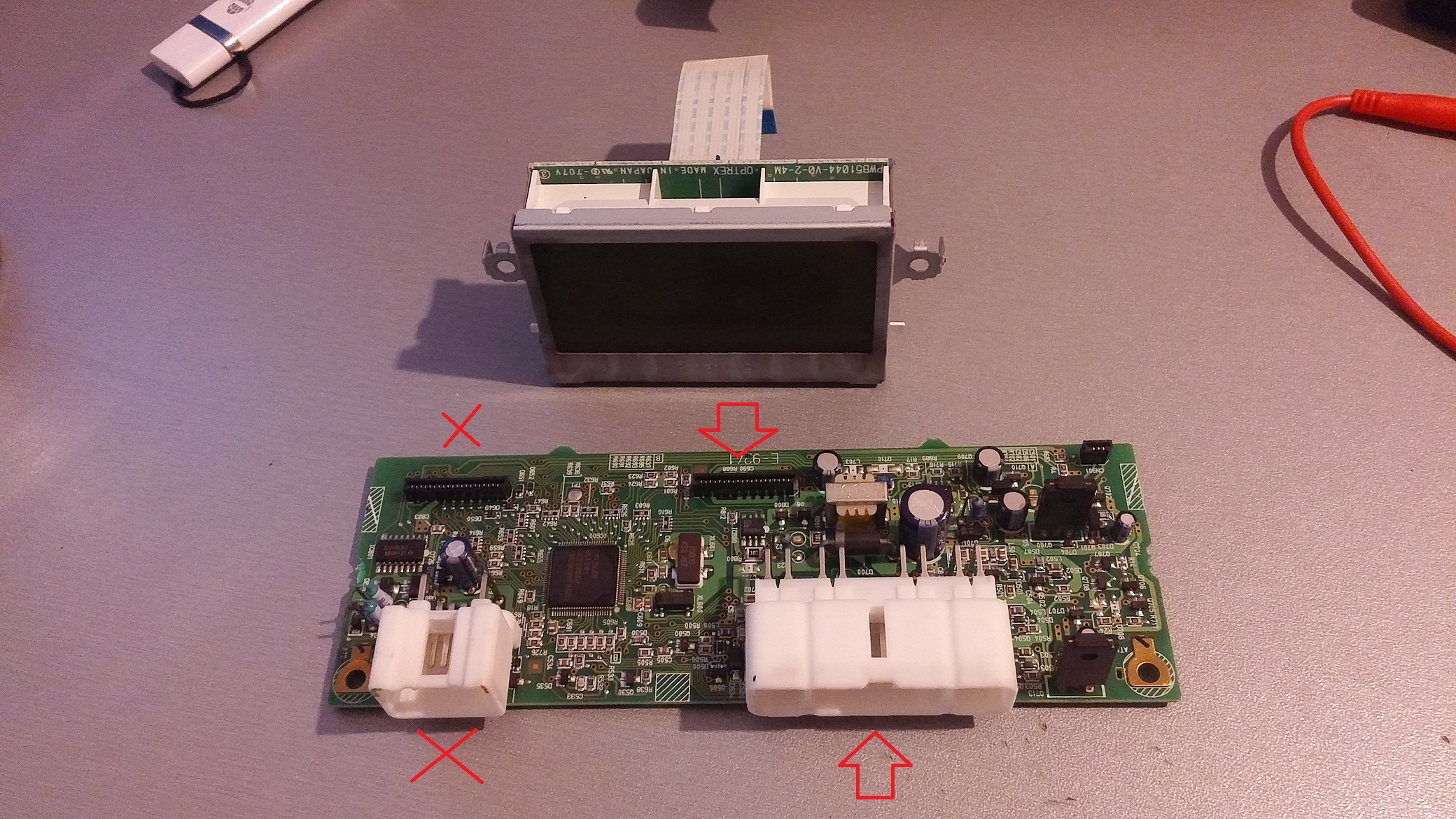

От радиото ни трябват дънната платка и дисплея:
За да работи трип компютъра е достатъчно да е включена само голямата букса.
Има и два лентови кабела по 20 пина. Първият свързва дисплея с платката, втория свързва лицевия панел с платката.

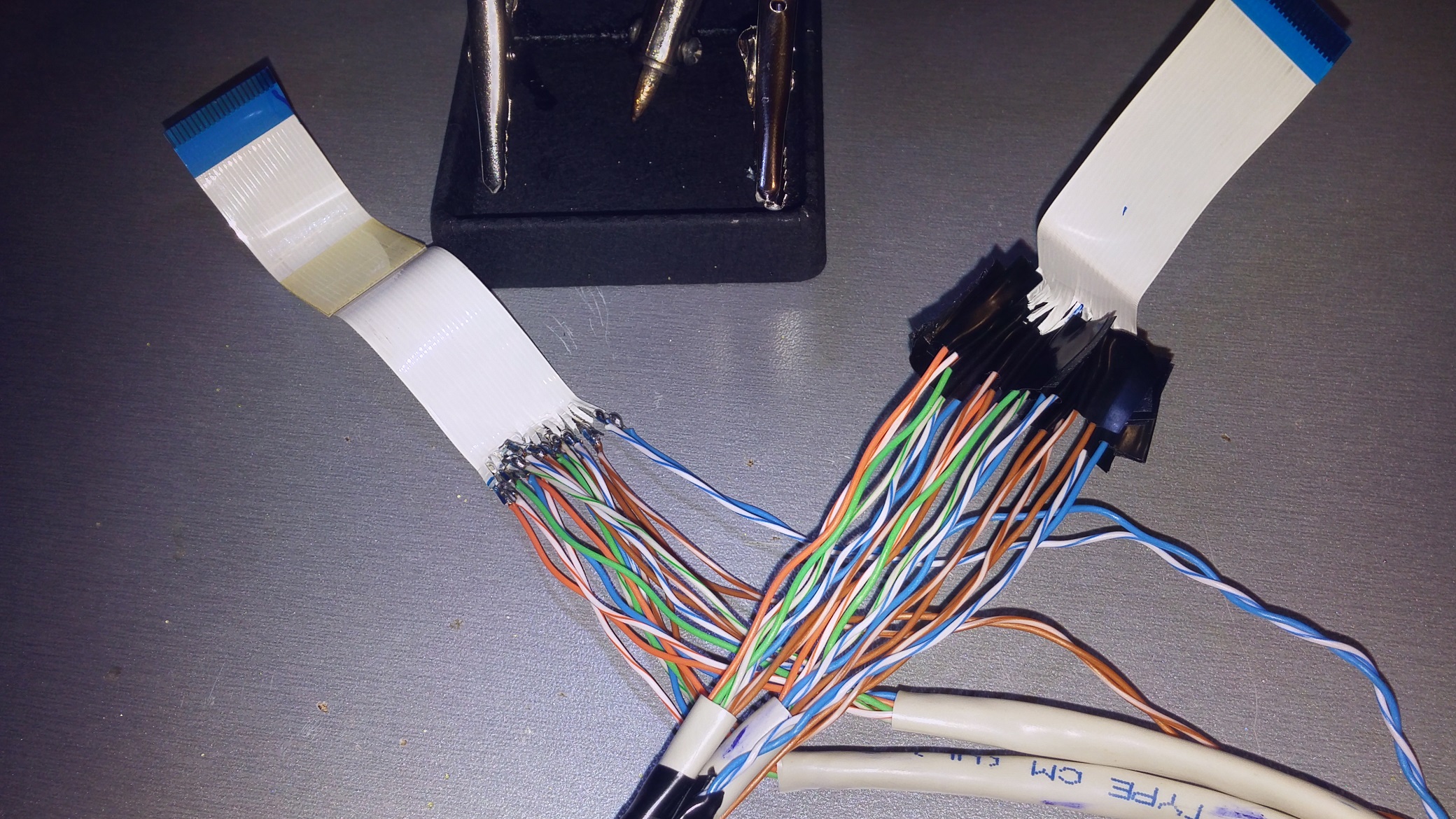

По принцип ни трябва само връзка между дисплея и платката, но лентовите кабели са доста къси, та реших от двата да направя един по-дълъг с помощта на жици от лан кабел:

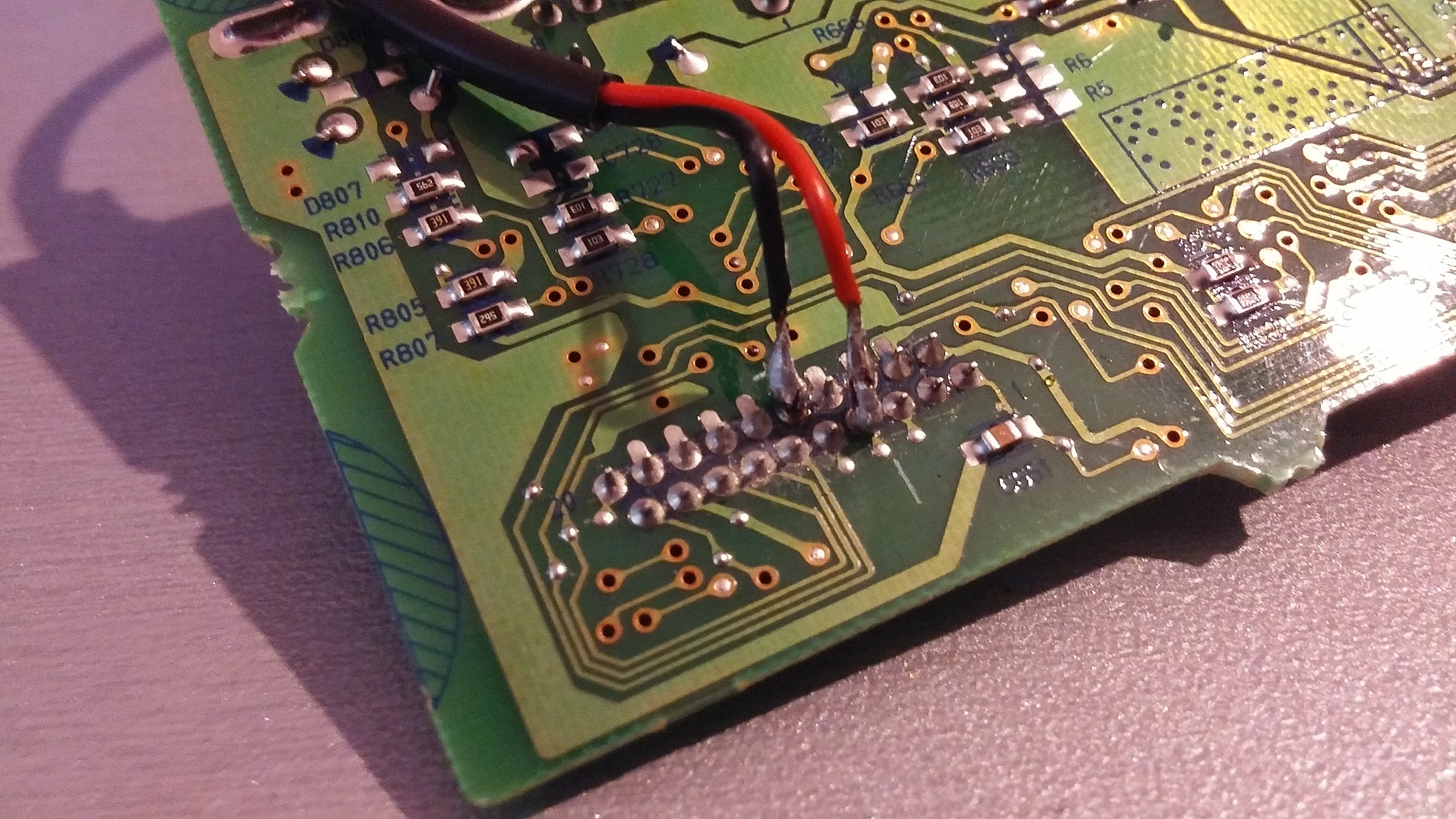

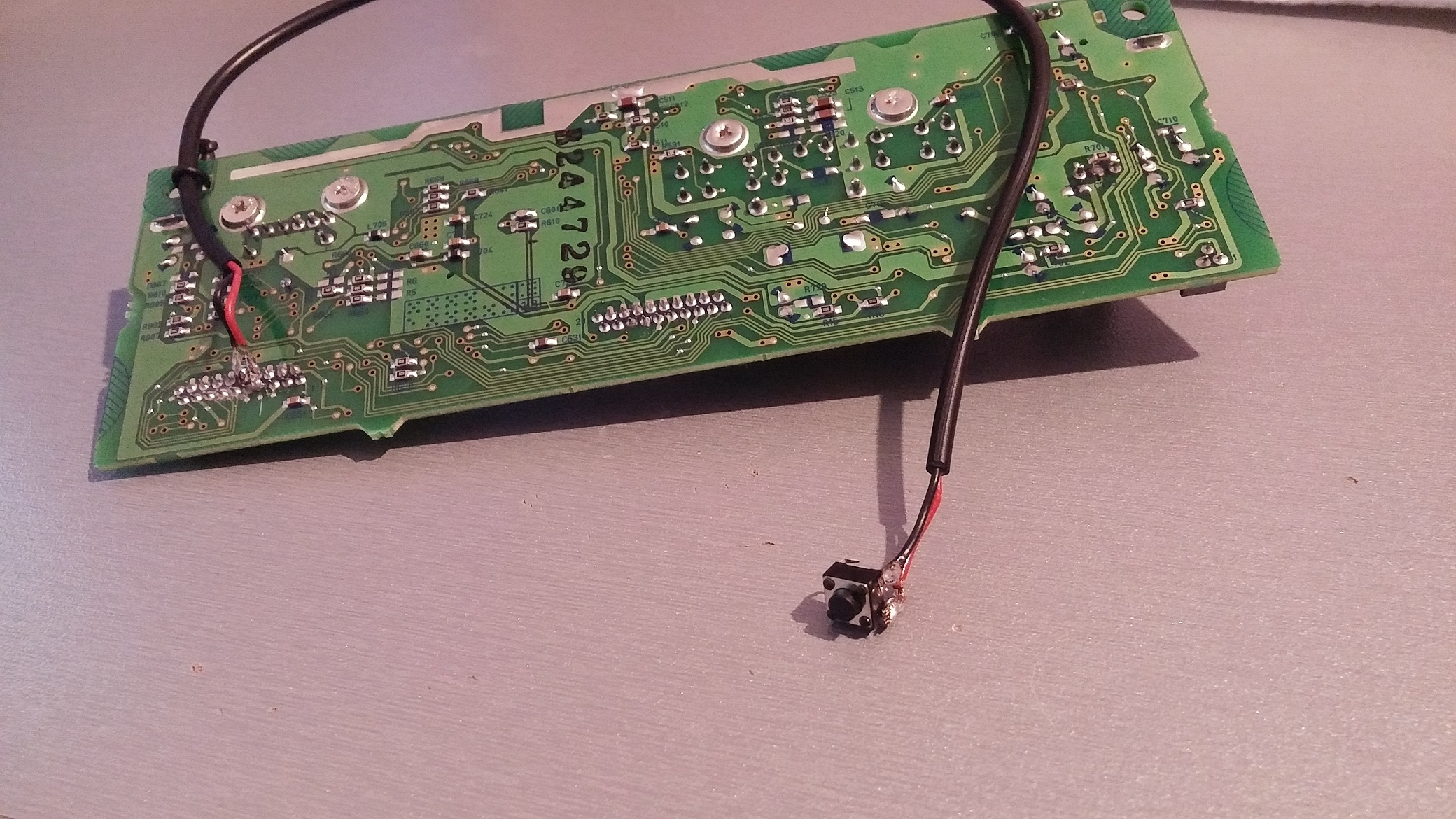

Управлението на борда се извършва само от един бутон (TRIP), който отговаря за смяната на режимите и нулирането на данните. С малко проба-грешка и тестване с мултицета, намерих кои пинове на платката трябва да бъдат окъсени от бутона и запоих едно микроключе за тях:
За да изглежда по-добре, облепих кутията на дисплея и лентовия кабел с изолирбанд, но това вече е въпрос на лично предпочитание. Може да се монтира в отделна кутия, някъде по таблото, в пепелника и т.н.

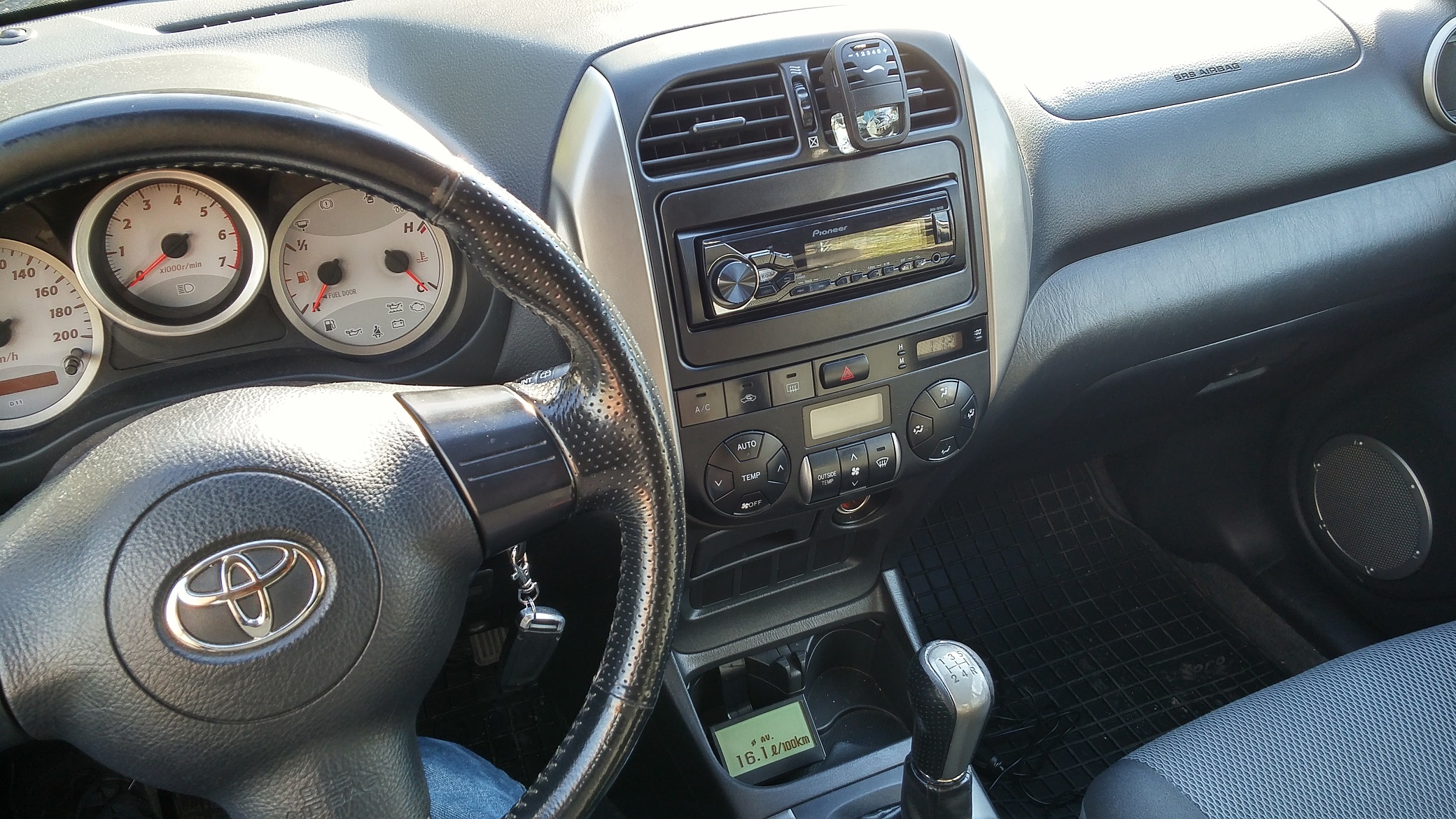

Аз използвах малка пролука между механизма на поставката за чаши и прокарах лентовия кабел от там. Бутончето за управление е в пепелника.
Краен резултат:
[bbvideo=560,315]https://youtu.be/A_1axsTuBhg[/bbvideo]
Разхода е засечен след едно кръгче из 2-3 улички, не се стряскайте от цифрите
Радиото е Toyota 58812. На теория всичко може да се сглоби обратно и отново да работи като заводско.
Ако има нещо неясно, питайте. Айде и успех с хакването!
[Фото-отчет] Добавяне на борд/трип компютър от Toyota радио
- slowtraveler
- Мнения: 5010
- Регистриран на: 28 Май 2006 21:44
- Местоположение: Варна
- Автомобил: Nissan Qashqai 2008/2.0/AWD
- Благодарил/а: 173 пъти
- Получена благодарност: 156 пъти
[Фото-отчет] Добавяне на борд/трип компютър от Toyota радио
Браво за отчета колега...
Трябва да поработиш върху спойките
От всичко единствено не ми хареса рязането на лентовия кабел - навярно бих потърсил готов 20 или 24 пинов готов кабел (24 пиновия да го стесня до 20 пина)...
Трябва да поработиш върху спойките
От всичко единствено не ми хареса рязането на лентовия кабел - навярно бих потърсил готов 20 или 24 пинов готов кабел (24 пиновия да го стесня до 20 пина)...
Toyota Avensis 1.6 VVT-I / 2002г --> Mazda6 /2008 --> JGC 3.0/2014 --> ???
Chevrolet Kalos 1.4/16V/2004-> Nissan Qashqai 2.0 4x4 2008
Chevrolet Kalos 1.4/16V/2004-> Nissan Qashqai 2.0 4x4 2008
[Фото-отчет] Добавяне на борд/трип компютър от Toyota радио
Прав и за двете неща: Хем не ме бива с поялника, хем ме мързи да търся кабел.
- slowtraveler
- Мнения: 5010
- Регистриран на: 28 Май 2006 21:44
- Местоположение: Варна
- Автомобил: Nissan Qashqai 2008/2.0/AWD
- Благодарил/а: 173 пъти
- Получена благодарност: 156 пъти
[Фото-отчет] Добавяне на борд/трип компютър от Toyota радио
Важен е резултатът, който явно е успешен.... Просто толкова снадки при вибрационна среда биха ме притеснили...
Toyota Avensis 1.6 VVT-I / 2002г --> Mazda6 /2008 --> JGC 3.0/2014 --> ???
Chevrolet Kalos 1.4/16V/2004-> Nissan Qashqai 2.0 4x4 2008
Chevrolet Kalos 1.4/16V/2004-> Nissan Qashqai 2.0 4x4 2008
- the_fast_r1
- Мнения: 52
- Регистриран на: 31 Дек 2018 01:47
- Местоположение: Варна
- Автомобил: RAV4 II D4D-116 HP
[Фото-отчет] Добавяне на борд/трип компютър от Toyota радио
Браво за идеята и фото-отчета! Много полезен материал. Предполагам, ако фабричното стерео се замени с някое с Андроид ОС, ще трябва да се удължават кабели от голямата букса, към захранването на новия плеър?
- the_fast_r1
- Мнения: 52
- Регистриран на: 31 Дек 2018 01:47
- Местоположение: Варна
- Автомобил: RAV4 II D4D-116 HP
[Фото-отчет] Добавяне на борд/трип компютър от Toyota радио
Здравейте колеги. Повдигам тази интересна тема на колегата "dragonn2" с цел още една интересна идея къде може да бъде изместен вградения борд компютър на оригиналното радио с номер "TOYOTA 58812", при смяна на стереото с такова с единичен или двоен DIN, както е при мен с двоен дин с андроид.
След смяна на оригиналното стерео с андроид устройство много ми липсваха показанията на борд компютъра отностно моментен разход, средна скорост и среден разход... Вдъхновен от идеята на колегата "dragonn2" и аз успешно успях да си изведа показанията на борд компютъра на удобно място и за това споделям моя вариант на вграждане.
Ето как действах аз:
1. Разгобяване на оригиналното стерео. Доста лесно се разглобява - няколко болчета и откопчаване на предния панел се стига до горната платка на стереото, която отговаря за показанията на борд компютъра и свързва, чрез лентовия кабел дисплея. Дисплея също лесно се сваля. Свързан е към платката с 20 пинов лентов кабел. В моя случай използвах 27 пинов лентов кабел взет от стар скенер и дълъг около 40 см.. Просто с ножичка леко резнах в двата края на лентовия кабел излишните пинове и леко ги прегънах да не пречат. Внимавайте кои пинове режете. Трябва да е симетрично и от двата края
2. От магазин Елимекс бях закупил за друг проект бяла пластмасова кутия с капаче, която се оказа, че пасва идеално към дисплея. Първоначалната ми идея беше да поставя дисплея където и колегата "dragonn2" го е поставил. По късно ми хрумна, че и без това не пуша и не ползам пепелника да вградя кутииката с дисплея на мястото на пепелника. Кутииката е изрязана с помоща на дремел по размерите на самия дисплея без да се виждат други му части.
3. Премахнах панела под управлението на климатроника. Има 2 винта /тип видия/ които допълнително укрепват панела. Едното се вижда в ляво при махнат пепелник, а другото е в горната част на панела в дясно и се вижда, като леко се залегне да се види точно къде е завито малко под ъгъл.
4. Оказа се, че конзолата която придържа пепелника се държи на 3-ри винта и може изцяло и безопазно да се премахне. Така се отвори пространство да се напъха леко под ъгъл самата кутиика с вградения в нея дисплей. От задния край на кутияна не съм слагал капачето, за да не ми пречи за свързването на лентовия 20 пинов кабел към дисплея.
5. Към кутииката с дисплея си сложих и микро бутон H10 също закупен от магазин Елимекс. С кабел и 2 букси е свързан към пиновете на управляващата платка - колегата е приложил много подробно описание и снимков материал в темата точно къде се свързва микро бутона. Облепих кутията с фолио имитиращо карбон, защото белия цвят не се вписваше в иначе черния интериор на RAV4-ката. Закрепих всичко с горещ силикон. Както се вижда на снимките преди време бях си вградил в същия панел и зареждачка за телефони с бързо Quick Charge 3.0 зареждачка с 2 USB порта и волтметър /да не се чудите, какво е толкова облепено там/
6. Ето изглед и преди да бъде монтиран панела заедно с кабеляците - 20 пиновия кабел свързващ дисплея и кабела с буксите свързани към микро бутона, с който се нулират и показват показанията от борд компютъра.
7. Доволен съм от резултата. Може би трябваше леко да променя ъгъла на дисплея да е насочен към водача, но и при това положение добре се виждат показанията и е стабилно монтиран към самия панел.
Поздрави колеги и дано да е полезна тази идея за модификация и вграждане на показанията на борд компютъра при премахване на оригиналното TOYOTA стерео и заместването му с модерно Андроид устройство с много повече възможности, навигация, музика, филми, задна камера и т.н.
След смяна на оригиналното стерео с андроид устройство много ми липсваха показанията на борд компютъра отностно моментен разход, средна скорост и среден разход... Вдъхновен от идеята на колегата "dragonn2" и аз успешно успях да си изведа показанията на борд компютъра на удобно място и за това споделям моя вариант на вграждане.
Ето как действах аз:
1. Разгобяване на оригиналното стерео. Доста лесно се разглобява - няколко болчета и откопчаване на предния панел се стига до горната платка на стереото, която отговаря за показанията на борд компютъра и свързва, чрез лентовия кабел дисплея. Дисплея също лесно се сваля. Свързан е към платката с 20 пинов лентов кабел. В моя случай използвах 27 пинов лентов кабел взет от стар скенер и дълъг около 40 см.. Просто с ножичка леко резнах в двата края на лентовия кабел излишните пинове и леко ги прегънах да не пречат. Внимавайте кои пинове режете. Трябва да е симетрично и от двата края
2. От магазин Елимекс бях закупил за друг проект бяла пластмасова кутия с капаче, която се оказа, че пасва идеално към дисплея. Първоначалната ми идея беше да поставя дисплея където и колегата "dragonn2" го е поставил. По късно ми хрумна, че и без това не пуша и не ползам пепелника да вградя кутииката с дисплея на мястото на пепелника. Кутииката е изрязана с помоща на дремел по размерите на самия дисплея без да се виждат други му части.
3. Премахнах панела под управлението на климатроника. Има 2 винта /тип видия/ които допълнително укрепват панела. Едното се вижда в ляво при махнат пепелник, а другото е в горната част на панела в дясно и се вижда, като леко се залегне да се види точно къде е завито малко под ъгъл.
4. Оказа се, че конзолата която придържа пепелника се държи на 3-ри винта и може изцяло и безопазно да се премахне. Така се отвори пространство да се напъха леко под ъгъл самата кутиика с вградения в нея дисплей. От задния край на кутияна не съм слагал капачето, за да не ми пречи за свързването на лентовия 20 пинов кабел към дисплея.
5. Към кутииката с дисплея си сложих и микро бутон H10 също закупен от магазин Елимекс. С кабел и 2 букси е свързан към пиновете на управляващата платка - колегата е приложил много подробно описание и снимков материал в темата точно къде се свързва микро бутона. Облепих кутията с фолио имитиращо карбон, защото белия цвят не се вписваше в иначе черния интериор на RAV4-ката. Закрепих всичко с горещ силикон. Както се вижда на снимките преди време бях си вградил в същия панел и зареждачка за телефони с бързо Quick Charge 3.0 зареждачка с 2 USB порта и волтметър /да не се чудите, какво е толкова облепено там/
6. Ето изглед и преди да бъде монтиран панела заедно с кабеляците - 20 пиновия кабел свързващ дисплея и кабела с буксите свързани към микро бутона, с който се нулират и показват показанията от борд компютъра.
7. Доволен съм от резултата. Може би трябваше леко да променя ъгъла на дисплея да е насочен към водача, но и при това положение добре се виждат показанията и е стабилно монтиран към самия панел.
Поздрави колеги и дано да е полезна тази идея за модификация и вграждане на показанията на борд компютъра при премахване на оригиналното TOYOTA стерео и заместването му с модерно Андроид устройство с много повече възможности, навигация, музика, филми, задна камера и т.н.
[Фото-отчет] Добавяне на борд/трип компютър от Toyota радио
А информация за външната температура на въздуха показва ли.
